在电源不断限制，反激式拓扑因架构通俗、资本可控的特点，耐久占据低中功率应用市集的主流地位，却也因功率上限的律例，在高功率场景中耐久难以与LLC等拓扑抗衡。
2026年3月，Power Integrations（PI）推出全新TOPSwitchGaN系列产物，将熟识的PowiGaN氮化镓工夫与经典的TOPSwitch架构深度会通，一举将单端反激式电源的功率上限拓展至440W，冲突了传统反激决策的功率枷锁，为电动用具充电器、电动自行车、工业电源等高功耗市集带来了高性价比的全新惩办决策。
行动PI的“牌号产物”，TOPSwitch自出身以来便成为行业标杆——它是业界首款将高压MOSFET与低压适度器集成于单片IC的反激式开关芯片，凭借超高集成度和易用性，从1994年量产于今，人人累计出货量已突破30亿颗，平均每个野蛮家庭中就有2颗TOPSwitch芯片应用于各样家电、破钞电子设置。这次全新推出的TOPSwitchGaN，是该系列的第7代产物。
TOPSwitchGaN的中枢突破，在于将PI自研的800V PowiGaN开关集成于芯片里面，替代了传统的硅基MOSFET。与750V硅基MOSFET比较，800V PowiGaN开关不仅领有更低的开关损耗和导通损耗，更具备稀奇的高压耐受智力——可骤然耐受1600V以下高压，不会像硅器件那样发生雪崩击穿酿成永恒损坏，仅会临时增大导通电阻，大幅擢升了电源的鲁棒性，能更好派遣电网瞬变和雷电冲击等极点情况。

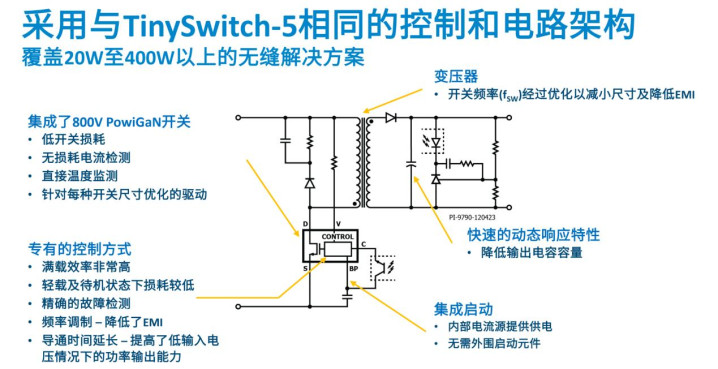

同期，TOPSwitchGaN沿用了TinySwitch-5的适度和电路架构，达成了引脚兼容，工程师无需大幅修改PCB板，即可完成从TinySwitch-5到TOPSwitchGaN的决策迁徙，大幅裁减了野心和改酿资本。

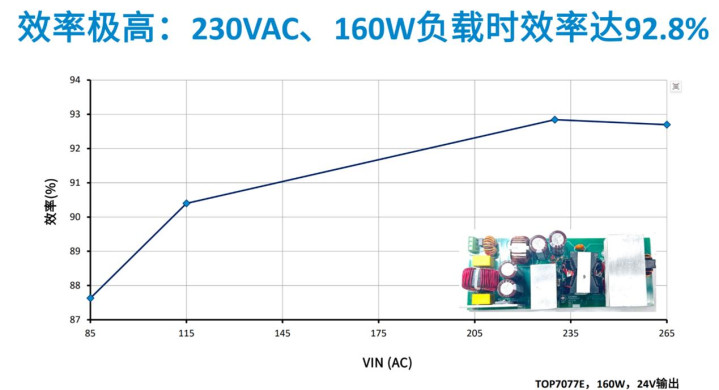

在性能判辨上，TOPSwitchGaN展现出氮化镓工夫与优化适度计谋相接的极致上风。在230VAC、160W负载要求下，其成果可达92.8%，且在悉数这个词负载边界和宽输入电压边界内保握成果高度恒定——115VAC和230VAC输入下，负载从10%到100%变化时，成果波动仅约1%，远优于传统LLC拓扑在轻载时的成果衰减问题。
同期，其输出电压精度在不同输入电压下可达±0.5%，单台精度的擢升让批量出产的一致性更优，部分应用中可省去二次稳压电路，进一步简化野心。
在功耗适度方面，TOPSwitchGaN达成了质的飞跃。芯片集成了高压电流源自供电功能，无需外围启动元件，大幅裁减了启动损耗；凭借数字反馈适度工夫，其空载功耗可小于50mW，远优于前代模拟适度的TOPSwitch产物（80-100mW）；在欧盟230V计划输入电压下，输入300mW功率时，可输出210mW的待机功率，能舒服设置更多待机功能的功耗需求，米兰体育官网如家电的时钟露馅、告警教唆等。
此外，该芯片还集成了无损耗电流检测、径直温度监测、精准故障检测等功能，搭配频率调制工夫裁减EMI、导通时候延伸工夫擢升低输入电压下的功率输出智力，让悉数这个词电源系统的可靠性、褂讪性和野心纯真性王人大幅擢升。

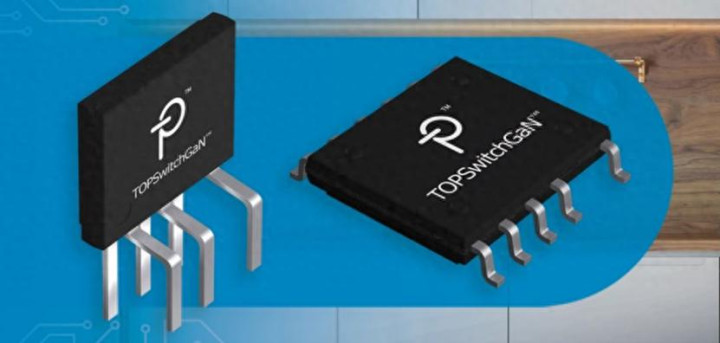

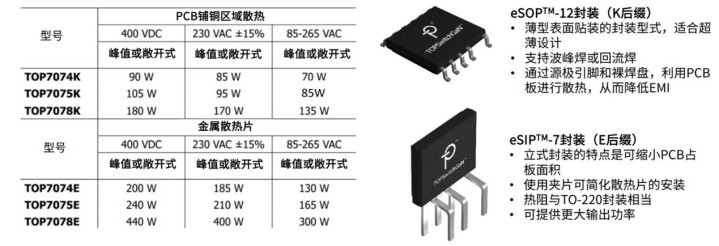

为适配不同功率需乞降应用场景，TOPSwitchGaN提供了两种封装体式：
eSOP™-12封装（K后缀）为薄型名义贴装封装，可通过源极引脚和裸焊盘诈欺PCB板散热，适合超薄野心，解救波峰焊或回流焊；
eSIP™-7封装（E后缀）为立式封装，可通过夹片方便安设散热片，热阻与TO-220封装十分，能解救更大输出功率。
两种封装掩盖50W至440W的应用边界，可左证本色需求弃取PCB散热或散热片散热，以至在50-200W功率交叉段，可达成无散热片野心，比较传统硅基决策大幅简化了散热结构。

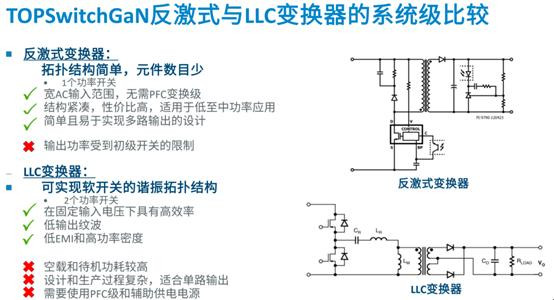

传统贯通中，反激式拓扑因功率上限低，在250W以上高功率场景中，每每需要遴选LLC谐振或半桥拓扑，但这类拓扑存在野心复杂、元件数目多、轻载/空载功耗高、仅适用于单路输出等问题。TOPSwitchGaN则凭借氮化镓工夫的赋能，让反激式拓扑在高功率场景中达成了对LLC拓扑的全面高出。
从系统级对比来看，TOPSwitchGaN反激决策仅需1个低级功率开关，无需前级PFC变换级和外部偏置供电，元件数目更少（168W野心中仅74个元件，对比LLC决策的104个），电路板尺寸可放松19%；在宽电压输入（90-264VAC）下可褂讪责任，而无PFC的LLC决策电压边界仅能铁心在180-264VAC。

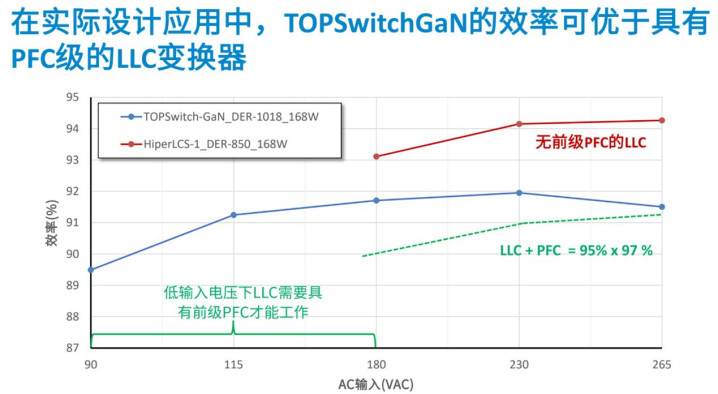

成果方面，诚然230VAC满载时LLC决策（93.1%）略高于TOPSwitchGaN（91.9%），但在10%轻载时，TOPSwitchGaN成果达89.9%，LLC决策仅为83.0%；空载输入功率上，TOPSwitchGaN仅0.26W，是LLC决策（2.68W）的1/10。若LLC决策为达成宽电压输入增多前级PFC，两级变换的成果会进一步裁减，反而不足TOPSwitchGaN单级反激决策的成果判辨。
此外，反激式拓扑天生解救多路输出野心，仅需增多变压器绕组和整流滤波电路即可达成，而LLC拓扑受限于谐振特点，仅适用于单路输出；TOPSwitchGaN的快速动态反映特点，还可裁减输出电容容量，进一步放松电源体积、裁减资本。这些上风让TOPSwitchGaN在高功率场景中，比较LLC决策具备更高的性价比和野心纯真性。
当今，TOPSwitchGaN已全面量产并运转供货，PI为其提供了完善的野心解救体系，包括PI Expert野心软件米兰(中国)官方网站，以及多款参考野心：DER-1079（60W家电反激变换器）、DER-1019（356W工业电源反激变换器）、RDK-1018（168W电动自行车充电器电源），掩盖家电、工业、电动出行等中枢应用场景。
